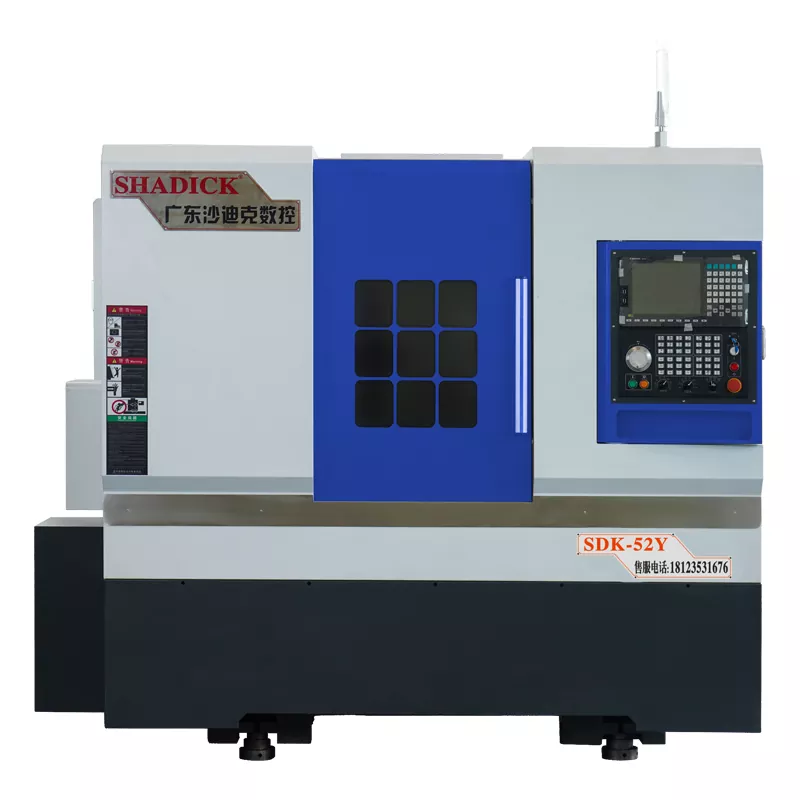

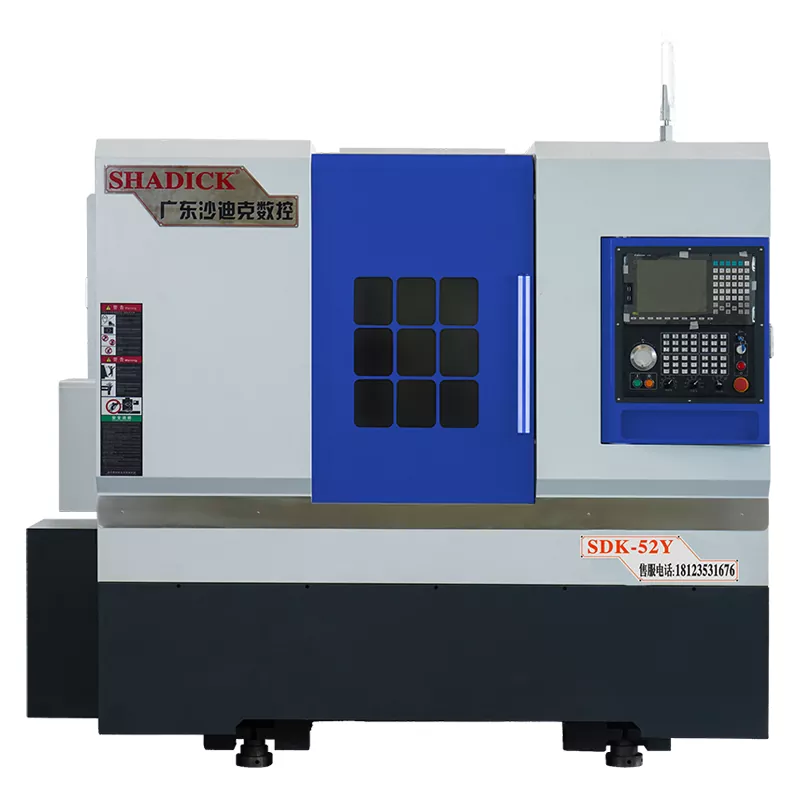

ఇంటర్‌పోలేటెడ్ వై-యాక్సిస్ టర్న్-మిల్ కాంపౌండ్ సిఎన్‌సి మెషిన్ టూల్స్

ఇంటర్‌పోలేటెడ్ వై-యాక్సిస్ టర్న్-మిల్ కాంపౌండ్ సిఎన్‌సి మెషిన్ టూల్స్, లాథే-మిల్ కాంప్లెక్స్ మెషీన్ల శ్రేణిలో ఒక అధునాతన మోడల్‌గా, దాని ప్రత్యేకమైన ప్రాసెసింగ్ పద్ధతిని ప్రభావితం చేస్తుంది, ఇది Y- అక్షం యొక్క సరళమైన నిలువు స్థానభ్రంశంతో Y- అక్షం యొక్క సరళమైన నిలువు స్థానభ్రంశాన్ని మిళితం చేస్తుంది, బహుళ-ప్రాసెస్ మెషినింగ్ యొక్క సమర్థవంతమైన ఏకీకరణను సాధించడానికి. ఈ వినూత్న రూపకల్పన ఉత్పత్తి సామర్థ్యాన్ని గణనీయంగా పెంచడమే కాక, సమర్థవంతమైన మరియు అధిక-నాణ్యత ఉత్పత్తి కోసం ఆధునిక తయారీ యొక్క అత్యవసర డిమాండ్లతో సజావుగా సమం చేస్తుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

మా ఇంటర్‌పోలేటెడ్ వై-యాక్సిస్ టర్న్-మిల్ కాంపౌండ్ సిఎన్‌సి మెషిన్ సాధనాలు దిగుమతి చేసుకున్న అధిక-ఖచ్చితమైన లీనియర్ గైడ్‌లు, రోలర్ స్క్రూలు మరియు ఖచ్చితమైన బేరింగ్లతో అమర్చబడి ఉంటాయి.

ఇది నాలుగు - యాక్సిస్ లింకేజ్ హెవీ కటింగ్ మరియు అధిక దృ g త్వం యొక్క గొప్ప ప్రయోజనాలను పూర్తిగా ఉపయోగిస్తుంది.

ఇది టర్న్-మిల్ కాంపౌండ్ మ్యాచింగ్ మెషిన్, ఇది ఇంటర్పోలేటెడ్ వై-యాక్సిస్ పవర్ టరెట్ మరియు టెయిల్‌స్టాక్ సెంటర్‌తో, స్ట్రెయిట్ వై-యాక్సిస్ మెషీన్ను భర్తీ చేసే కొత్త మోడల్.

ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్ సెంటర్ వన్-కీ ఆపరేషన్‌ను విస్తరించడానికి లేదా ఉపసంహరించుకోవడానికి అనుమతిస్తుంది, సులభమైన వర్క్‌పీస్ బిగింపును సులభతరం చేస్తుంది. ఇది రెండు-స్పీడ్ నియంత్రణను కలిగి ఉంది (వేగంగా మరియు నెమ్మదిగా).

పవర్ టరెట్ అధిక-రిగిడిటీ భాగాలను మ్యాచింగ్ చేయడానికి ఉపయోగించబడుతుంది, మరియు ఇంటర్‌పోలేటెడ్ వై-యాక్సిస్ పవర్ హెడ్‌ను మెషిన్ కాంప్లెక్స్ భాగాలకు టర్న్-మిల్ కాంపౌండ్ ఫంక్షన్‌తో కలిపి ఉపయోగించవచ్చు.

యంత్ర సాధనం యొక్క మంచం 15:30 డిగ్రీల కోణ నిష్పత్తితో అధిక-తక్కువ రైలు రూపకల్పనను అవలంబిస్తుంది, ఇది దీర్ఘకాలిక ఆపరేషన్ సమయంలో యంత్ర సాధనం వైకల్యం చెందదని సమర్థవంతంగా నిర్ధారించగలదు మరియు ఇది మంచి దృ g త్వం మరియు బలమైన స్థిరత్వాన్ని కలిగి ఉంటుంది.

ఉత్పత్తి పరామితి （స్పెసిఫికేషన్）

ప్రాసెసింగ్ సామర్థ్యం	52 సి
బెడ్ బాడీని స్పిన్ చేయండి	Φ600
అతిపెద్ద వ్యాసం ప్రాసెసింగ్	Φ350
కుదురు
కుదురు ముక్కు	A2-6
బార్ ఎపర్చరు	Φ52
కుదురు వేగం	0-4500
యాంత్రిక ఖచ్చితత్వం
స్థాన స్థానానికి ఖచ్చితత్వం పునరావృతం	± 0.005
కుదురు కాల్పులు	≤0.005/100 మిమీ
కుదురు టేపర్	≤0.005/100 మిమీ
X, Z క్రాస్‌హైర్	≤0.005/100 మిమీ
X/Z అక్షం వేగంగా కదిలే వేగం	24 మీ
తోక సీటు ప్రయాణం
టెయిల్‌స్టాక్ స్లీవ్ యొక్క స్పెసిఫికేషన్	మో 4#
తోక సీటు ప్రయాణం	500 మిమీ
తోక సీటు కదలిక పద్ధతి	స్లైడర్
చక్ యొక్క ఎగువ దూరం	630 మిమీ
తోక సీటు పీడన పరిధి	5-20 కిలోగ్రాములు
టాప్ ఇటినెరరీ	120 మిమీ
తోక సీటు నిర్మాణం	ప్రెసిషన్ స్లీవ్ రకం
అక్షసంబంధ స్ట్రోక్
X- యాక్సిస్ ట్రావెల్ వ్యాసార్థం	260 మిమీ
Z- యాక్సిస్ స్ట్రోక్	620 మిమీ
Y- యాక్సిస్ స్ట్రోక్	﹢ 60 మిమీ 68 మిమీ
మోటారు శక్తి
కుదురు (సర్వో) మరియు మోటారు	11 కిలోవాట్
X అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
Z అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
వై యాక్సిస్ (సర్వో) మరియు మోటారు	2.4 కిలోవాట్
పవర్ హెడ్ మోటార్	5.5 కిలోవాట్
ఫ్లష్
ఫ్లష్	BMT55
ఇతర
బరువు	5000 కిలోలు
యాంత్రిక కొలతలు	290019502100

ఉత్పత్తి ఉత్సవం

ఇంటర్‌పోలేటెడ్ వై-యాక్సిస్ టర్న్-మిల్ కాంపౌండ్ సిఎన్‌సి మెషిన్ టూల్స్ వివిధ ఉత్పాదక పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడుతున్నాయి, ప్రత్యేకించి అధిక-ఖచ్చితమైన మరియు సంక్లిష్ట భాగాల ప్రాసెసింగ్‌లో డాకింగ్ ఇన్సర్ట్‌లు, ఆటోమోటివ్ భాగాలు, వైద్య పరికరాలు మొదలైనవి గణనీయమైన ప్రయోజనాలను కలిగి ఉంటాయి. అదనంగా, సంక్లిష్టమైన రేఖాగణిత ఆకారాలు, వివిధ పరిమాణాలు మరియు స్థూపాకార ఉపరితలాలు, శంఖాకార ఉపరితలాలు, స్టెప్డ్ ఉపరితలాలు, గోళాకార ఉపరితలాలు మరియు ఇతర రకాల తిరిగే ఉపరితలాలు వంటి అధిక ఖచ్చితత్వ అవసరాలతో భాగాలను కూడా ఉపయోగించవచ్చు.

ఉత్పత్తి వివరాలు

ఇది స్క్రూ రాడ్ మరియు సర్వో మోటారు ద్వారా నడపబడుతుంది మరియు నియంత్రించబడుతుంది. కదలిక మరియు థ్రస్ట్ కోసం ప్రోగ్రామ్ సూచనలు సెట్ చేయవచ్చు మరియు ఆపరేషన్ చాలా సులభం.

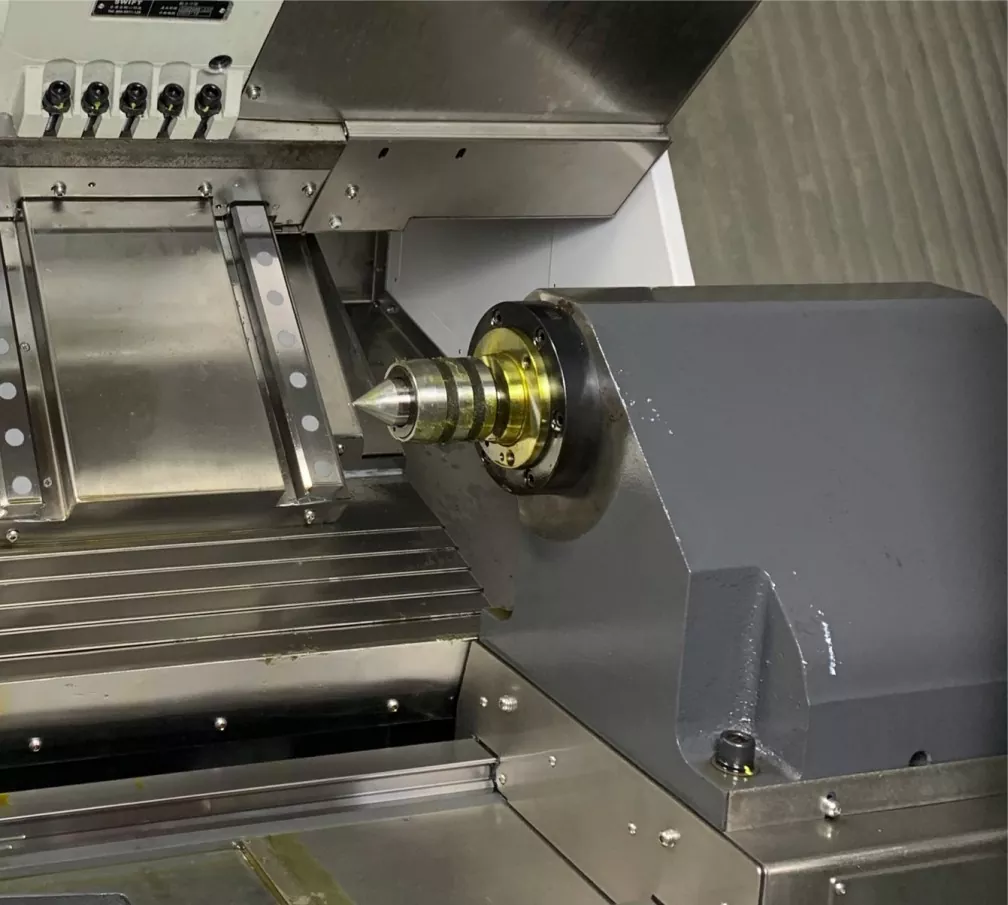

ఇది ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్ రూపకల్పనను అవలంబిస్తుంది, ఇది అల్ట్రా-లాంగ్ మరియు సన్నని షాఫ్ట్ భాగాలను ప్రాసెస్ చేసేటప్పుడు గుండ్రని మరియు కేంద్రీకృతతను నిర్ధారించడం సులభం చేస్తుంది.

ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్ M- కోడ్లు మరియు K- కోడ్‌ల ద్వారా టెయిల్‌స్టాక్ యొక్క ముందుకు, వెనుకబడిన కదలిక మరియు ఆపడాన్ని నియంత్రించగలదు. అంతేకాక, ఇది ఒత్తిడి యొక్క ఏకపక్ష సర్దుబాటును అనుమతిస్తుంది. ఇది సరళమైనది, సౌకర్యవంతంగా, సురక్షితంగా మరియు నమ్మదగినది.
