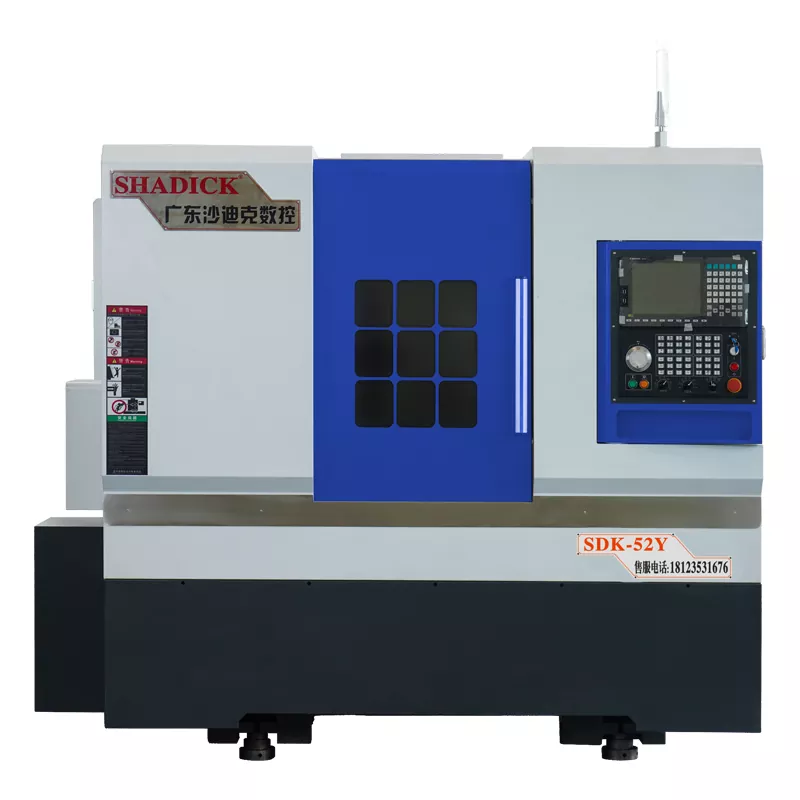

52-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషిన్

షాడిక్ 52-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషీన్ను కస్టమర్ అవసరాలకు అనుగుణంగా సాధారణ లేదా ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్‌తో సరళంగా కాన్ఫిగర్ చేయవచ్చు. సాధారణ హైడ్రాలిక్ టెయిల్‌స్టాక్ పనిచేయడం సులభం, కానీ దాని వశ్యత మరియు ఖచ్చితత్వం పరిమితం; మరోవైపు, ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్, అధిక ఖచ్చితత్వం మరియు సౌకర్యవంతమైన మ్యాచింగ్‌ను సాధించడానికి, సంక్లిష్ట అవసరాలను తీర్చడానికి అధునాతన ప్రోగ్రామింగ్ నియంత్రణపై ఆధారపడుతుంది.

విచారణ పంపండి

ఉత్పత్తి వివరణ

షాడిక్ 52-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషీన్ యొక్క పవర్ టరెట్ యొక్క వై-యాక్సిస్ 4 లీనియర్ గైడ్‌లు లేదా డబుల్ హార్డెన్డ్ గైడ్‌లచే నియంత్రించబడుతుంది, ఇది ఖచ్చితత్వం మరియు అధిక దృ g త్వాన్ని గణనీయంగా మెరుగుపరుస్తుంది.

ఇది ప్రోగ్రామబుల్ హైడ్రాలిక్ టెయిల్‌స్టాక్‌తో అమర్చబడి ఉంటుంది. ఒక బటన్ యొక్క ఒక ప్రెస్‌తో, మీరు టెయిల్‌స్టాక్‌ను విస్తరించవచ్చు లేదా ఉపసంహరించుకోవచ్చు, వర్క్‌పీస్‌లను బిగించడం సులభం చేస్తుంది. ఇది రెండు-స్పీడ్ నియంత్రణను కలిగి ఉంది (వేగంగా మరియు నెమ్మదిగా).

ఇది టర్నింగ్, మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మొదలైన వాటి కోసం నాలుగు - యాక్సిస్ లింకేజ్ మ్యాచింగ్ యొక్క పనితీరును కలిగి ఉంది మరియు భాగాల షాఫ్ట్ చివరలను డ్రిల్లింగ్ మరియు నొక్కడం పూర్తి చేయగలదు.

పవర్ టరెట్ అధిక-రిగిడిటీ భాగాలను యంత్రంగా ఉపయోగించవచ్చు. నిజమైన y- యాక్సిస్ పవర్ హెడ్‌ను టర్న్-మిల్ కాంపౌండ్ ఫంక్షన్‌తో మెషిన్ కాంప్లెక్స్ భాగాలకు కలపవచ్చు.

ఇది ఉక్కు మరియు స్టెయిన్లెస్ -స్టీల్ భాగాలపై పెద్ద - స్కేల్ ప్రెసిషన్ మ్యాచింగ్, అలాగే షాఫ్ట్ చివరలను డ్రిల్లింగ్ మరియు నొక్కడం చేయగలదు. టెయిల్‌స్టాక్ ఉన్న యంత్రం దీర్ఘ-షాఫ్ట్ భాగాలను ప్రాసెస్ చేస్తుంది.

వైపు పవర్ టూల్ ఫంక్షన్ మాడ్యూల్ ఉంది, ఇది డ్రిల్లింగ్, ట్యాపింగ్ మరియు మిల్లింగ్ ఫ్లాట్లు, వివిధ షాఫ్ట్ భాగాల యొక్క ఖచ్చితమైన డ్రిల్లింగ్ మరియు మిల్లింగ్‌ను అనుమతిస్తుంది.

పవర్ హెడ్ మోటారు 5.5 కిలోవాట్ల శక్తిని కలిగి ఉంది మరియు స్వీయ-నియంత్రణ శీతలీకరణ వ్యవస్థతో ఉంటుంది. దీని గరిష్ట భ్రమణ వేగం నిమిషానికి 8,000 విప్లవాలను చేరుకోగలదు. ఇది వేడెక్కకుండా లేదా అలారంను ప్రేరేపించకుండా 24-గంటల మ్యాచింగ్ చేయగలదు.

ఉత్పత్తి పరామితి

ప్రాసెసింగ్ సామర్థ్యం	52y
బెడ్ బాడీని స్పిన్ చేయండి	Φ500
అతిపెద్ద వ్యాసం ప్రాసెసింగ్	Φ350
కుదురు
కుదురు ముక్కు	A2-6
బార్ ఎపర్చరు	Φ52
కుదురు వేగం	0-6000
యాంత్రిక ఖచ్చితత్వం
స్థాన స్థానానికి ఖచ్చితత్వం పునరావృతం	± 0.005
కుదురు కాల్పులు	≤0.005/100 మిమీ
కుదురు టేపర్	≤0.005/100 మిమీ
X, Z క్రాస్‌హైర్	≤0.005/100 మిమీ
X/Z అక్షం వేగంగా కదిలే వేగం	24 మీ
తోక సీటు ప్రయాణం
టెయిల్‌స్టాక్ స్లీవ్ యొక్క స్పెసిఫికేషన్	మో 5#
తోక సీటు ప్రయాణం	420 మిమీ
తోక సీటు కదలిక పద్ధతి	స్లైడర్
చక్ యొక్క ఎగువ దూరం	450 మిమీ
తోక సీటు పీడన పరిధి	5-20 కిలోగ్రాములు
టాప్ ఇటినెరరీ	120 మిమీ
తోక సీటు నిర్మాణం	ప్రెసిషన్ స్లీవ్ రకం
అక్షసంబంధ స్ట్రోక్
X- యాక్సిస్ స్ట్రోక్	260 మిమీ
Z- యాక్సిస్ స్ట్రోక్	520 మిమీ
Y- యాక్సిస్ స్ట్రోక్	± 45 మిమీ/± 50 మిమీ
మోటారు శక్తి
కుదురు (సర్వో) మరియు మోటారు	11 కిలోవాట్
X అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
Z అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
వై యాక్సిస్ (సర్వో) మరియు మోటారు	2.4 కిలోవాట్
పవర్ హెడ్ మోటార్	5.5 కిలోవాట్
12- స్టేషన్ పవర్ టరెంట్ (BMT45)	చైనాలోని తైవాన్ నుండి కింగ్ సిఎన్‌సి
పవర్ హెడ్ 0 - డిగ్రీ	2
పవర్ హెడ్ 90 - డిగ్రీ	2
ఇతర
బరువు	3700 కిలోలు
యాంత్రిక కొలతలు	285017802040

ఉత్పత్తి లక్షణం మరియు అనువర్తనం

టర్న్-మిల్ కాంపౌండ్ మెషిన్ సాధనం అంతర్గతంగా అధిక సామర్థ్యం మరియు బహుళ-క్రియాత్మకతను కలిగి ఉంటుంది. ఇది ఒకే బిగింపులో వివిధ రకాల మ్యాచింగ్ పనులను పూర్తి చేయగలదు, ఇది సమర్థవంతమైన ఉత్పత్తి అవసరమయ్యే ఉత్పాదక పరిశ్రమలకు ఇది చాలా అనుకూలంగా ఉంటుంది. ఇది ఆటోమోటివ్ భాగాలు, ప్రసార పరిశ్రమ మరియు పవన విద్యుత్ ఉత్పత్తి వంటి పరిశ్రమలలో దీర్ఘ-అక్షం మ్యాచింగ్‌కు వర్తిస్తుంది.

ఉత్పత్తి వివరాలు

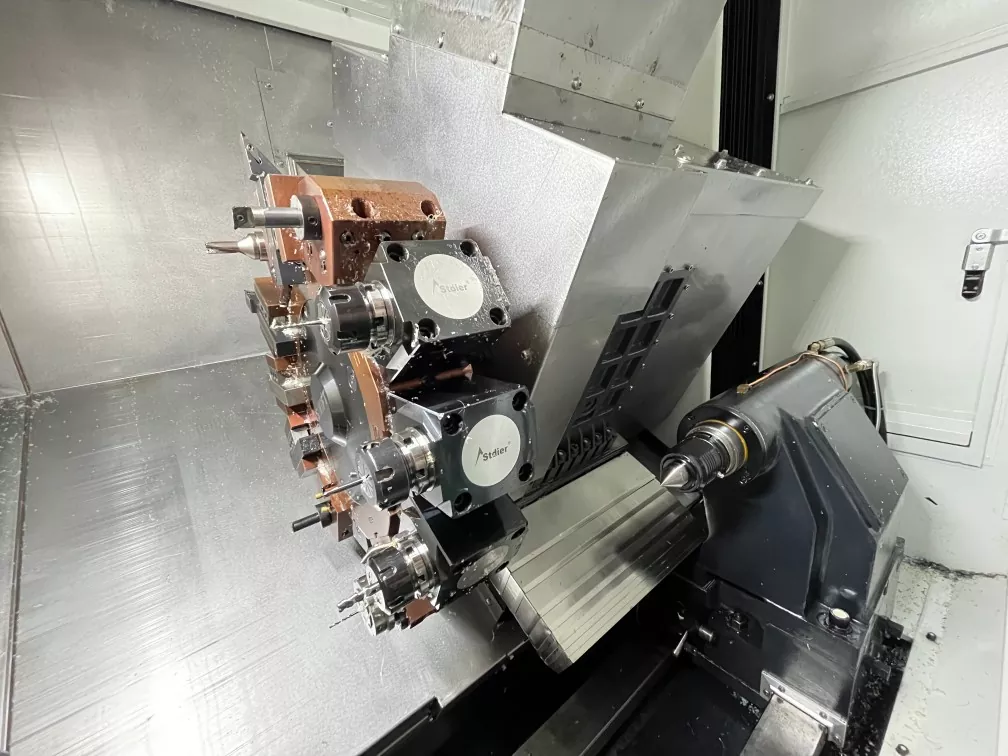

52-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషిన్ మెషిన్ టూల్ యొక్క అంతర్గత నిర్మాణం ， BMT55 సర్వో-నడిచే టరెట్ ఇండెక్సింగ్ యొక్క విశ్వసనీయతను మెరుగుపరుస్తుంది మరియు మిల్లింగ్ సమయంలో అధిక దృ g త్వాన్ని నిర్ధారిస్తుంది.
