46-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషిన్

46-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషీన్ అనేది తయారీ పరిశ్రమలో సాధారణంగా ఉపయోగించే పరికరాల భాగం, ఇది టర్నింగ్, మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్ మరియు మరెన్నో విధులను మిళితం చేస్తుంది, ఒకే సెటప్‌తో బహుళ పనులను పూర్తి చేయడానికి వీలు కల్పిస్తుంది. మా టర్న్-మిల్లు కేంద్రం సన్నని భాగాలు మరియు క్లిష్టమైన వంగిన ఉపరితలాలు వంటి సంక్లిష్ట భాగాలను ప్రాసెస్ చేయడానికి ప్రత్యేకంగా అనుకూలంగా ఉంటుంది, ఇవి సాంప్రదాయ మ్యాచింగ్ పద్ధతులను ఉపయోగించి అధిక సామర్థ్యం మరియు ఖచ్చితత్వంతో సాధించడం చాలా కష్టం.

విచారణ పంపండి

ఉత్పత్తి వివరణ

46-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషిన్ ఏకకాలంలో టర్నింగ్, మిల్లింగ్, డ్రిల్లింగ్, ట్యాపింగ్, హాబింగ్ మరియు స్లాటింగ్ వంటి బహుళ-ప్రాసెస్ టర్న్-మిల్ కాంపౌండ్ ఫంక్షన్లను సాధించగలదు.

స్పిండిల్ యొక్క సి-యాక్సిస్ అధిక-రిజల్యూషన్ మాగ్నెటిక్ రింగ్ ఎన్కోడర్‌తో అమర్చబడి ఉంటుంది, ఇది నిరంతర సూచికను అనుమతిస్తుంది (0.01 డిగ్రీల వరకు సూచిక ఖచ్చితత్వంతో). సి-యాక్సిస్ యొక్క పొజిషనింగ్ ఖచ్చితత్వం మరియు అధిక విశ్వసనీయతను నిర్ధారించడానికి ఇది యంత్ర సాధనంతో ఏకాంతంగా సమావేశమవుతుంది.

ఇది పూర్తిగా పరివేష్టిత రక్షణ రూపకల్పనను అవలంబిస్తుంది, ఇది స్క్రూలు, గైడ్‌లు మరియు బేరింగ్లు వంటి ముఖ్యమైన భాగాలను సమర్థవంతంగా రక్షిస్తుంది. ఇది సౌందర్యంగా ఆహ్లాదకరమైనది, స్థిరంగా మరియు మన్నికైనది.

ఇది తైవాన్ సింటెక్ ఆపరేటింగ్ సిస్టమ్‌ను ఉపయోగిస్తుంది, ఇది అధిక -స్పీడ్ ఆపరేషన్ సమయంలో వేగవంతమైన పొజిషనింగ్‌ను అనుమతిస్తుంది, ఇండెక్సింగ్ సామర్థ్యం మరియు ఖచ్చితత్వాన్ని సమర్థవంతంగా మెరుగుపరుస్తుంది.

ఉత్పత్తి పరామితి （స్పెసిఫికేషన్）

ప్రాసెసింగ్ సామర్థ్యం	46y
బెడ్ బాడీని స్పిన్ చేయండి	Φ450
అతిపెద్ద వ్యాసం ప్రాసెసింగ్	Φ350
కుదురు
కుదురు ముక్కు	A2-5
బార్ ఎపర్చరు	Φ46
కుదురు వేగం	0-6000
యాంత్రిక ఖచ్చితత్వం
స్థాన స్థానానికి ఖచ్చితత్వం పునరావృతం	± 0.005
కుదురు కాల్పులు	≤0.005/100 మిమీ
కుదురు టేపర్	≤0.005/100 మిమీ
X, Z క్రాస్‌హైర్	≤0.005/100 మిమీ
X/Z అక్షం వేగంగా కదిలే వేగం	24 మీ
తోక సీటు ప్రయాణం
టెయిల్‌స్టాక్ స్లీవ్ యొక్క స్పెసిఫికేషన్	మో 5#
తోక సీటు ప్రయాణం	370 మిమీ
తోక సీటు కదలిక పద్ధతి	స్లైడర్
చక్ యొక్క ఎగువ దూరం	450 మిమీ
తోక సీటు పీడన పరిధి	5-20 కిలోగ్రాములు
టాప్ ఇటినెరరీ	120 మిమీ
తోక సీటు నిర్మాణం	ప్రెసిషన్ స్లీవ్ రకం
అక్షసంబంధ స్ట్రోక్
X- యాక్సిస్ స్ట్రోక్	250 మిమీ
Z- యాక్సిస్ స్ట్రోక్	510 మిమీ
Y- యాక్సిస్ స్ట్రోక్	± 35 మిమీ
మోటారు శక్తి
కుదురు (సర్వో) మరియు మోటారు	7.5 కిలోవాట్
X అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
Z అక్షం (సర్వో) మరియు మోటారు	3.1 కిలోవాట్
వై యాక్సిస్ (సర్వో) మరియు మోటారు	2.4 కిలోవాట్
పవర్ హెడ్ మోటార్	5.5 కిలోవాట్
15- స్టేషన్ పవర్ టరెంట్ (BMT40)	చైనాలోని తైవాన్ నుండి కింగ్ సిఎన్‌సి
పవర్ హెడ్ 0 - డిగ్రీ	2
పవర్ హెడ్ 90 - డిగ్రీ	2
ఇతర
బరువు	3600 కిలోలు
యాంత్రిక కొలతలు	285017802040

ఉత్పత్తి ఉత్సవం

టెయిల్‌స్టాక్‌తో టర్న్-మిల్ కాంప్లెక్స్ అనేది బహుముఖ మ్యాచింగ్ పరికరాలు, ఇది టర్నింగ్ మరియు మిల్లింగ్ యొక్క విధులను మిళితం చేస్తుంది మరియు వివిధ వర్క్‌పీస్ యొక్క ప్రాసెసింగ్‌కు మద్దతుగా టెయిల్‌స్టాక్ పరికరాన్ని కలిగి ఉంటుంది. ఈ 46-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషీన్ యొక్క అధిక ఖచ్చితత్వం, అధిక సామర్థ్యం మరియు సంక్లిష్ట ఆకారపు వర్క్‌పీస్‌లను ప్రాసెస్ చేసే సామర్ధ్యం బహుళ పరిశ్రమలలో విస్తృతంగా ఉపయోగించబడుతోంది.

ఉత్పత్తి వివరాలు

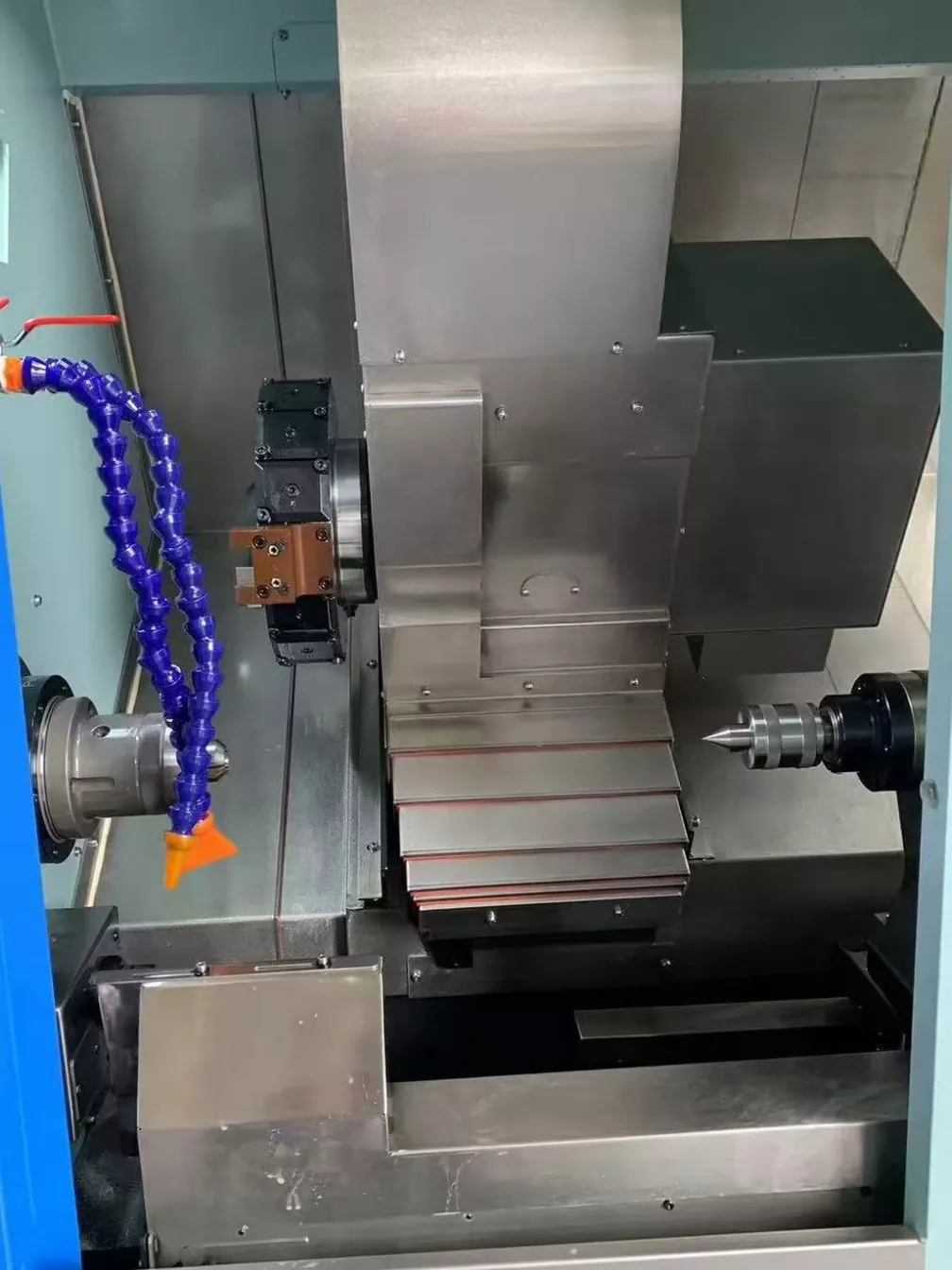

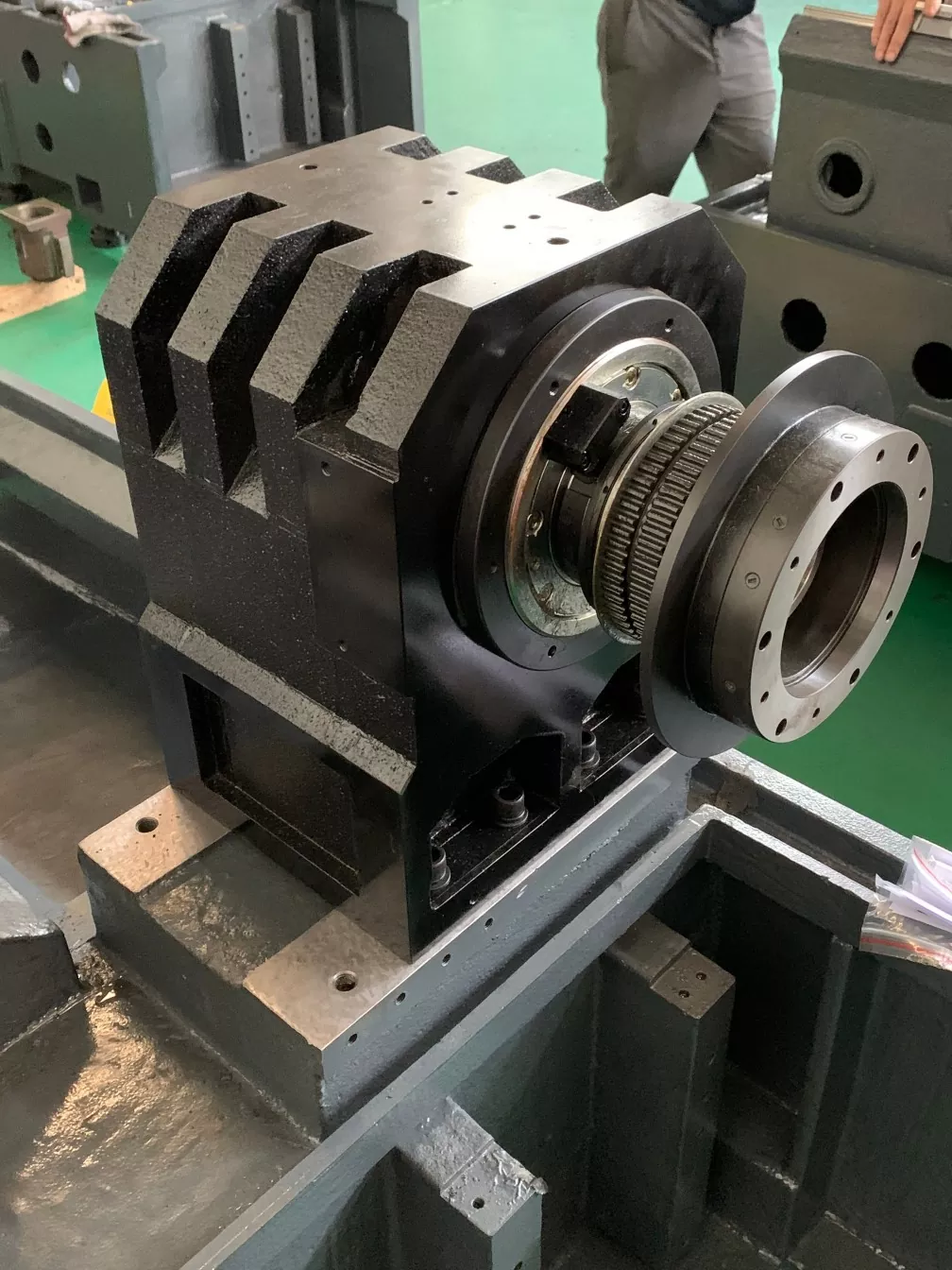

46-టెయిల్‌స్టాక్ టర్న్-మిల్ కాంపోజిట్ సిఎన్‌సి మెషిన్ మెషిన్ టూల్ యొక్క అంతర్గత నిర్మాణం.

15-స్టేషన్ పవర్ టరెట్ ఎక్కువ సాధనాలను లోడ్ చేయగలదు. సంక్లిష్ట భాగాలను మ్యాచింగ్ చేసేటప్పుడు, సాధనాలను తరచుగా మార్చవలసిన అవసరం లేదు, ఇది సాధనం మారడం వల్ల కలిగే సమయ వ్యవధిని తగ్గిస్తుంది మరియు మ్యాచింగ్ సామర్థ్యాన్ని మెరుగుపరుస్తుంది.
